金視和車管查驗終端
一、前言
近年來隨著我國經濟的快速發展，人民生活水平的不斷提高，機動車特別是私家車大量增加，給我國交警部門對機動車管理帶來了較大壓力。 隨著機動車數量高速增長，一些不法分子利用高科技技術套用他人車輛信息，通過偽造、變造、鑿改車輛識別代碼或發動機型號和號碼等手段使走私、拼裝、報廢和盜搶來的車輛在表面披上了“合法”的外衣，給機動車查驗帶來極大的困難。這些非法行為損壞真車主的合法權益、擾亂運輸市場經營秩序、擾亂國家的經濟秩序、擾亂公安機關對公共安全的管控，對社會危害極大。
目前國家正在全力推進互聯網與大數據相結合的公共安全治理體系，為適應行業發展的需求，北京金視和科技股份有限公司組織研發團隊深入交警一線多方調研，針對一線機動車查驗開發了PDA查驗智能終端系統、OBD車載診斷系統。 其工作原理是：進行機動車查驗時OBD車載診斷系統實時通過藍牙傳輸方式將車輛參數信息傳輸?shù)綑C動車查驗終端系統中，在系統里進行分析，通過現場查驗數據與OBD車載診斷系統調取的車輛技術參數比對識別真?zhèn)巍?/p>

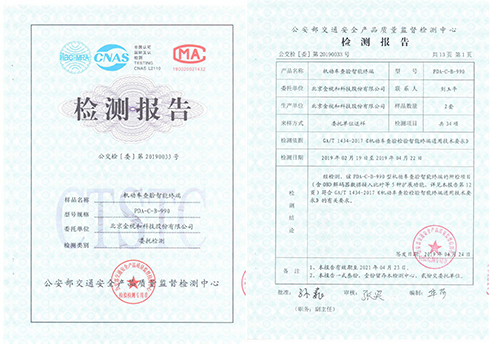

公司對機動車智能查驗終端PDA和OBD車載診斷系統享有自主知識產權，并通過了公安部交通安全產品質量監督檢測中心的檢測。報告編號：公交檢【委】第 20190003 號。公司新產品推出從2019年11月至2020年4月歷時6個月，產品已在山西、河北、內蒙、湖北、安徽等多個省市銷售。數據統計顯示累計讀取機動車輛5.3萬輛，讀取準確率達98%，發現問題車輛32輛。其中在河北廊坊車管所登記服務站讀取車輛1.6萬次，共發現6輛車架號與系統模塊不一致的問題車輛。
產品受到多地車管所以及機動車登記服務站使用者的認可和好評。隨著市場的發展，公司不斷優化升級車型覆蓋范圍，針對統計不能讀取的車型（如：比亞迪、長安、眾泰，五菱，新能源等廠家部分車型）將集中技術優勢提升軟件功能把短板補齊。
二、車輛VIN碼概述
車輛識別號碼（Vehicle Identification Number，或車架號碼），簡稱VIN，是一組由十七個字母或數字組成，用于汽車上的一組獨一無二的號碼，可以識別汽車的生產商、引擎、底盤序號及其他性能等資料。這些資料同時被保存在機動車行車電腦ECU中，我們的OBD解碼器可通過OBD公有及廠家私有協議與ECU通訊，獲取全車電腦記載的VIN電子碼信息，通過一致性比對，可快速確認車輛VIN碼是否存違法篡改。當前機動車查驗工作都已經統一使用公安部查驗APP，為電子VIN碼采集奠定了基礎，現有網絡框架下增添少量設備即可實現全省乃至全國的機動車電子VIN碼采集、查詢系統。
三、系統功能特點
金視和車管查驗終端主要用于車檢業務、車輛查驗、涉車執法的智能設備，無縫對接公安網查驗系統傳輸對比數據，并做一致性校驗，有效反外掛系統，可有效輔助車管查驗工作。目前支持對乘用車、商用車、電動車的檢測。 金視和車管查驗終端儀主要功能及特點包括：
- 無需注冊，可快速實現接頭與專網查驗App綁定。
- 支持商用車，乘用車，新能源汽車VIN碼快速讀取。
- 支持快讀讀取車輛全系統VIN碼（發動機、變速箱、安全氣囊等）。
- 支持全系統VIN碼一致性判定結果查看（發動機VIN號碼是可以改寫的，而其它系統的VIN號碼無法改寫，可以幫助判斷車輛是否有問題）。
- 無需第三方平臺，在專網內即可實現軟件升級。
- 支持查驗數據保存，可作為查驗憑證，提供執法協查（可根據警方需求，定制開發APP及后臺）。
- 智能讀取，通過VIN讀取軟件，一鍵智能讀取，無需多余操作。
- 手動選擇，可根據車輛品牌，讀取車輛VIN碼。
- 手持警用PDA通過公安部交通安全產品質量監督檢測中心檢測，可無縫對接專網。
四、設備組成
OBD接頭，手持警用PDA，與專網查驗App對接的VIN讀取軟件。

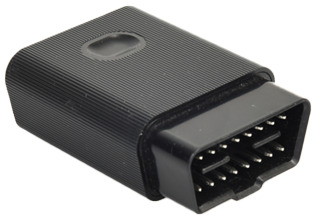

1、OBD接頭
OBD接頭，支持車型全，讀取速度快，智能音頻提示查驗員取回插頭，可快速與專網查驗App綁定。和相關部門緊密合作，遇到無法讀取的新車型，更新快。做到48小時內更新。

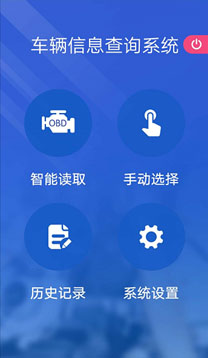

2、VIN讀取軟件

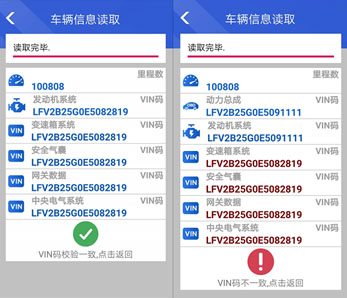

操作簡單，可以一鍵智能讀取，省去繁瑣操作，和人員培訓成本。手動讀取，在遇到新車型或比較老的車型，可以選擇手動讀取，以加速讀取結果。自動對比讀取結果，查驗不通過時，以醒目的紅色字體提示查驗人員。讀取記錄自動回傳到備份系統，可作為查驗憑證，提供執法協查；

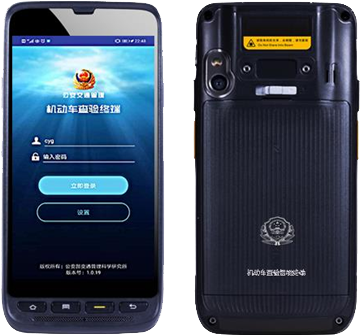

3、警用PDA
通過公安部交通安全產品質量監督檢測中心檢測，可直接接入專網，無安全顧慮，無繁瑣地審批流程。

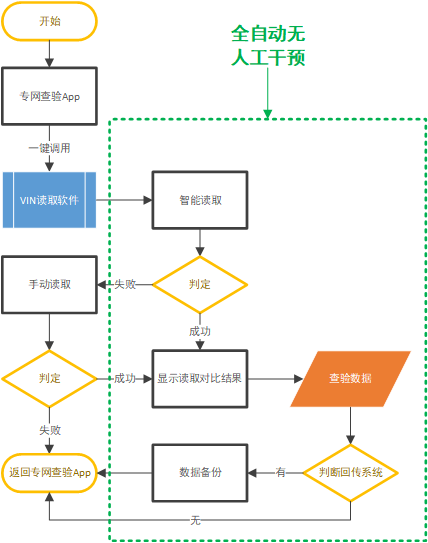

五、查驗流程
| 序號 | 步驟 | 操作 |
|---|---|---|
| 1 | OBD與車輛連接 | 將OBD插頭插入車輛的OBD接口，大部車輛位于方向盤下方。 |
| 2 | 專網查驗App調用 | 點擊專網查驗App上VIN按鈕，調用VIN讀取軟件 |
| 3 | 智能讀取 | 專網查驗App調起VIN讀取軟件后，此步驟自動進行，無需人工干預。 |
| 4 | 手動讀取 | 智能讀取失敗，才會出現此步驟，選擇車輛品牌，精準讀取。 |
| 5 | 判定 | VIN讀取軟件自動判斷結果，驗證不通過的以紅色醒目標記。 |
| 6 | 數據回傳備份 | 如果選配的數據回傳功能，會備份數據到回傳系統，，此步驟自動進行，無需人工干預。 |
| 7 | 數據回傳專網查驗App | 點擊VIN讀取軟件結果頁面的返回按鈕，回傳數據到專網查驗App。 |
| 8 | 回收設備 | 拔出OBD插頭，查驗結束。 |
六、技術參數
1、OBD接頭
| 項目 | 值 |
|---|---|
| 工作電壓 | 9V DC-26VDC |
| 尺寸 | 69mm*40mm*18mm |
| 工作溫度 | －15°C至50°C |
| 工作濕度 | <80% |
| 支持協議 | OBD-II,OBD-I,國內私有協議 |
| 藍牙類型 | 10m |
| 典型功耗 | 小于2w |
2、警用PDA
| 項目 | 值 |
|---|---|
| 重量 | 280克 |
| 尺寸 | 165mm*78mm*12mm |
| 工作溫度 | -25℃~60℃（±2） |
| 工作濕度 | <95% |
| 系統 | 安卓10 |
| 屏幕 | 5.1英寸 |
| 攝像頭 | 1300萬像素 |
| 機身儲存 | 32GB |
| 運行內存 | 3GB |
| 電池 | 5000mAh |
| 藍牙 | 5.0 |
| 安全性 | 不能獲取系統Root權限 |
| 抗震 | 符合6.15.2標準，設備在關機狀態下，從1000mm自由落體至水泥地面；設備工作正常。 |
| 粉塵 | 符合標準6.14.8，在溫度0℃~35℃，相對濕度45%~80%，在每立方米含2kg滑石粉，每15min揚塵5s，持續2h;設備工作正常。 |
| 接口 | USB Type-c |
| 定位 | 北斗 |
| 拓展 | OBD解碼，查驗員簽字采集，逆反射系數數據接入。 |
五、應用案例

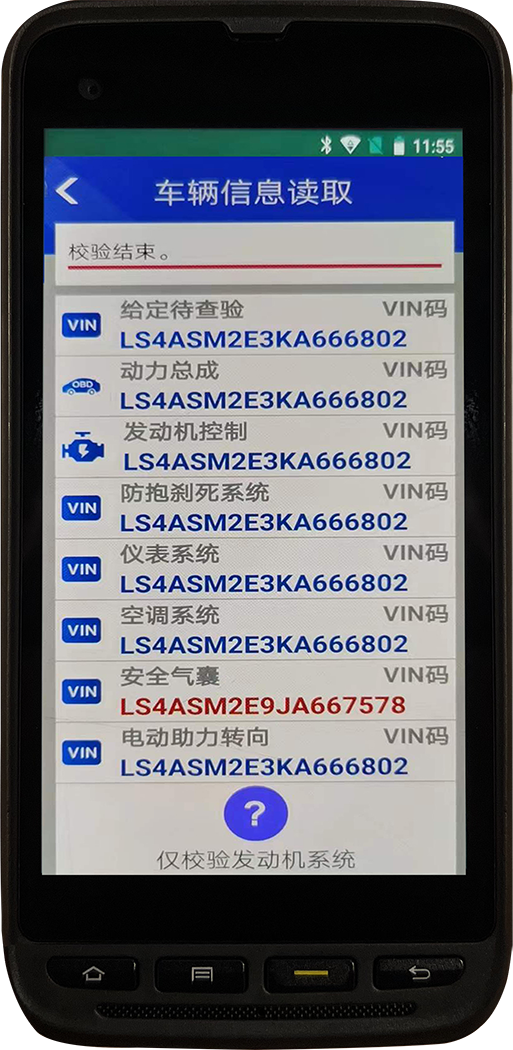

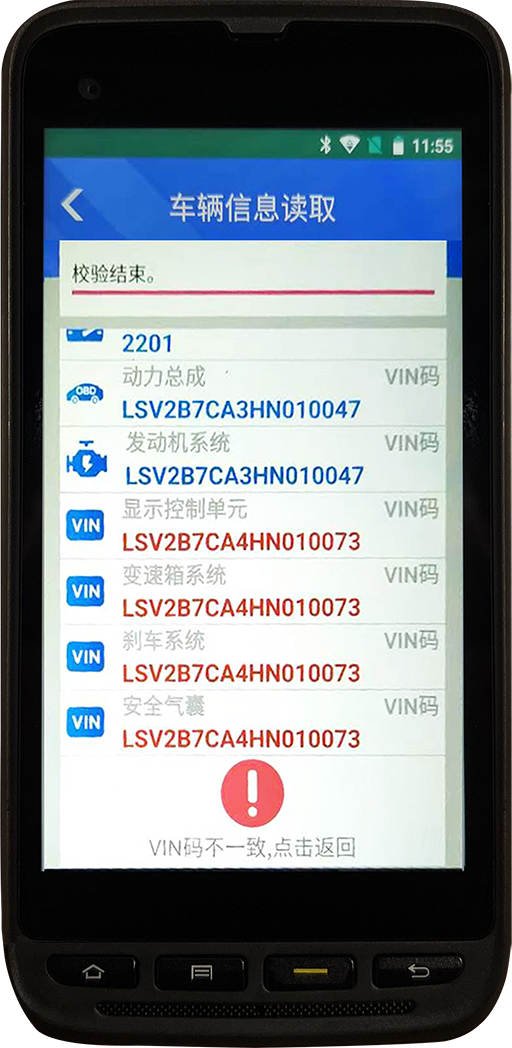

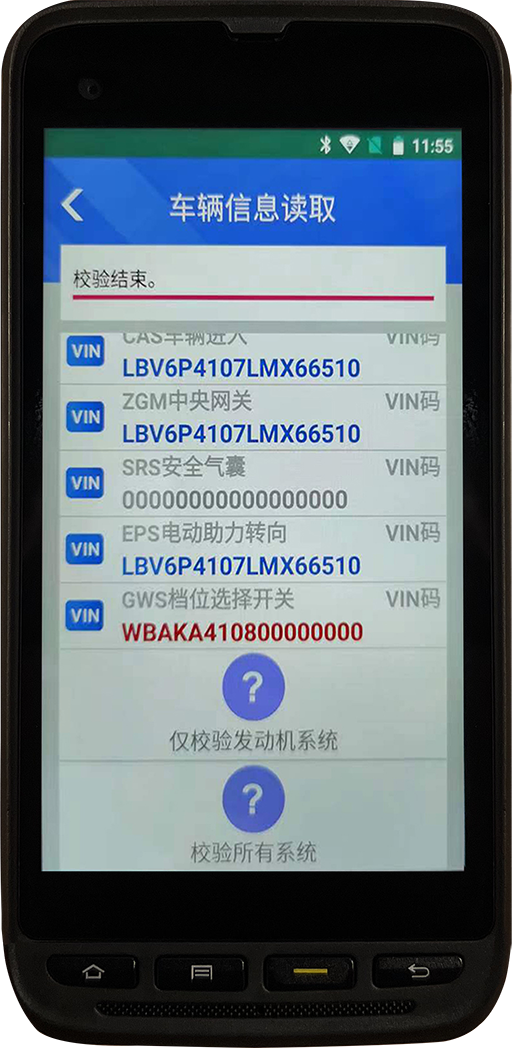

1、圖片案例
2、視頻案例
